上银直线导轨、上银滑块特点：

① HG系列－ 四列式超重负荷 （LG系列-两列式）

用途：机械加工中心，CN车床，磨床，精密加工 机，重型切削机床，大理石切割机，橡塑胶机械，自动化装置，运输设备，量测仪器

② EG系列－ 四列式中负荷 （AG系列-两列式）

用途：自动化装置，高速运输设备，精密量测仪器，半导体设备，木工机械

③ MG系列－ 两列式轻负荷小型线性滑轨

用途：小型化设备，医疗设备，IC制造设备，X-Y工作台

④ QE系列－ 自润式线性滑轨

   QH系列静音式直线导轨

   WE系列-宽型直线导轨，国内一般不备货，货期45-70天。

⑤ IG系列－智慧型线性滑轨（线性导轨与位置测量器的线性导轨模组，可提供线性导引及位置回馈的功能）

直线导轨HGW30CA特点：
　　（1）自动调心能力　　
　　来自圆弧沟槽的DF（45-°45）°组合，在安装的时候，借由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
　　
      （2）具有互换性　
　　由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
　　
　　（3）所有方向皆具有高刚性　　
　　运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

工作原理：
　　直线导轨可以理解为是一种滚动导引，是由钢珠在滑块跟导轨之间***滚动循环，从而使负载平台沿着导轨轻易的高精度线性运动，并将摩擦系数降至平常传统滑动导引的五十分之一，能轻易地达到很高的定位精度。滑块跟导轨间末制单元设计，使线形导轨同时承受上下左右等各方向的负荷，***的回流系统及精简化的结构设计CPC让的线性导轨有更平顺且低噪音的运动。
上银直线导轨尺寸参看图:

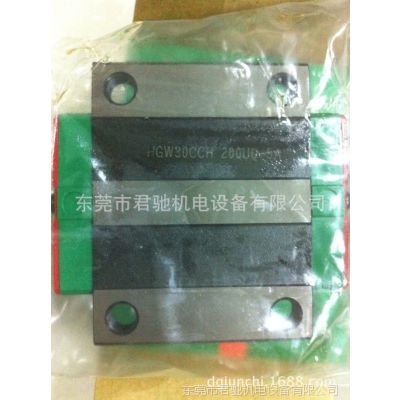

上银直线导轨HGW30CC/上银滑块HGW30CA实物图片：

上银库存型号：

HIWIN直线导轨系列型号
HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA  HGH55CA  HGH65CA
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA  HGW65CA   HGW15CC  HGW20CC  HGW25CC  HGW30CC  HGW35CC  HGW45CC  HGW55CC  HGW65CC
HGH20HA  HGH25HA  HGH30HA  HGH35HA  HGH45HA  HGH55HA  HGH65HA
HGW20HC  HGW25HC  HGW30HC  HGW35HC  HGW45HC  HGW55HC  HGW65HC
HGW20HA  HGW25HA  HGW30HA  HGW35HA  HGW45HA  HGW55HA  HGW65HA
EGH15CA  EGH20CA  EGH25CA  EGH30CA  EGH15SA  EGH20SA   EGH25SA  EGH 30SAEGW15CA  EGW20CA  EGW25CA  EGW30CA  EGW15SA  EGW20SA  EGW25SA  EGW30SA

微型直线导轨

MGN7C  MGN9C  MGN12C  MGN15C  MGN7H  MGN9H  MGN12H  MGN15H
MGW7C  MGW9C  MGW12C  MGW15C  MGW7H  MGW9H  MGW12H  MGW15H
MR5MN  MR7MN  MR9MN  MR12MN  MR15MN  MR5ML  MR7ML  MR9ML  MR12ML   MR15ML  MR5WN  MR7WN  MR9WN  MR12WN  MR15WN  MR5ML  MR7WL  MR9WL  MR12WL   MR15WL
TBI直线导轨型号
TRH15VL TRH15FL TRH20FL TRH20VL TRH25VL TRH25FL TRH30FL TRH30VL TRH35FL  TRH35VL TRH45VL TRH45FL TRS15VS TRS15VN TRS15VL TRS15VE TRS20VS  TRS20VN  TRS20VS  TRS20VN  TRS25VS  TRS25VN  TRS30VS  TRS30VN  TRS30VL  TRS30VE  TRS35VS  TRS35VE  TRS35VN  TRS35VL  TRS35VE  TRS45VE  TRS45VL  TRS45VE
TRH15VE  TRS20VE  TRS25VE  TRS30VE  TRS35VE  TRS45VE
